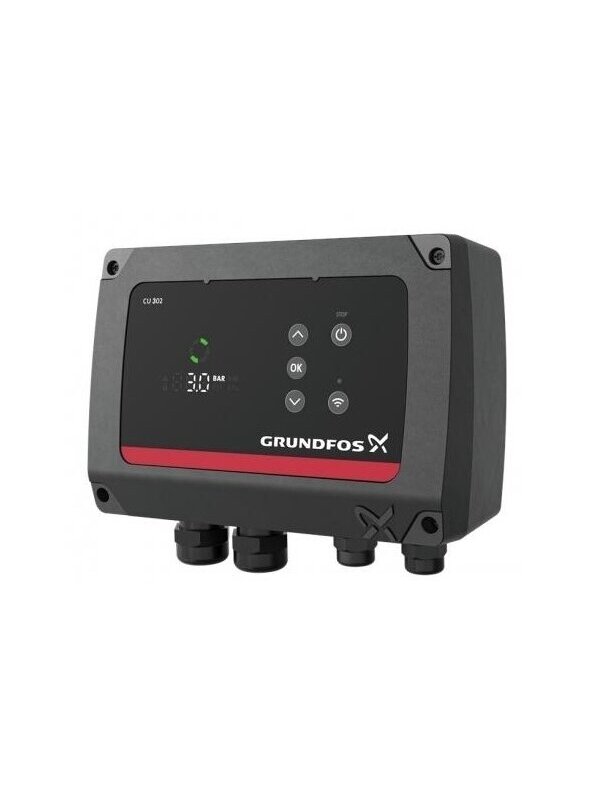

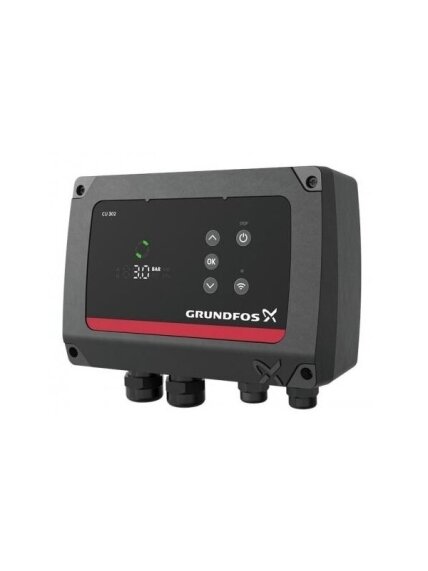

SQE gręžinio siurblio valdiklis CU 302 GRUNDFOS

Grundfos CU 302 – valdymo blokas, skirtas Grundfos SQE serijos giluminiams (panardinamiesiems) siurbliams stebėti ir valdyti, visų pirma pastovaus slėgio sistemose. Valdiklis susieja siurblį, slėgio jutiklį ir vandentiekio sistemą į vieną visumą: pagal jutiklio signalą jis nuolat keičia SQE siurblio apsukas taip, kad slėgis prie čiaupo išliktų vienodas, nesvarbu, ar name atsuktas vienas, ar keli vandens ėmimo taškai.

Pagrindiniai gamintojo įvardyti CU 302 privalumai:

pastovaus slėgio sprendimas pagal principą „prijunk ir siurbk“ – valdiklis iš gamyklos paruoštas šiam režimui,
platus taikymo spektras – be pastovaus slėgio dar ir lygio valdymas, slėgio valdymas įėjimų signalais, gręžinio išpumpavimas ir siurblio stebėjimas,
paruoštas prijungti vandens ant grindų (užliejimo) jutiklį.

Ryšys tarp valdiklio ir siurblio vyksta tuo pačiu siurblio maitinimo kabeliu, todėl į gręžinį leisti papildomo valdymo kabelio nereikia. Blokas montuojamas ant sienos, jo korpuso apsaugos klasė – IP55, maitinimas – 1 × 90–240 V, 50 / 60 Hz, o nustatymus galima keisti tiek valdiklio skydeliu, tiek telefone per Grundfos GO programėlę.
Pagrindinės savybės
Valdomi siurbliai – Grundfos SQE serijos giluminiai siurbliai
Pagrindinis režimas – pastovaus slėgio palaikymas pagal slėgio jutiklio signalą
Ryšys su siurbliu – per maitinimo kabelį, papildomo valdymo kabelio nereikia
Belaidis ryšys – Bluetooth, valdymas ir stebėjimas per Grundfos GO programėlę
Maitinimas – 1 × 90–240 V, 50 / 60 Hz, nominali srovė 12,5 A, atsarginis saugiklis 16 A
Korpusas – plastikinis, IP55, montuojamas ant sienos, kabelių įvadai 2×PG11 + 2×PG21
Aplinkos temperatūra – −20 .. +50 °C, santykinė drėgmė 5–95 %
Atitikties ženklai – CE, EAC, RCM, UKCA
Kaip CU 302 valdo SQE siurblį?
SQE siurblys nuo įprastų gręžinio siurblių skiriasi tuo, kad jo variklyje yra elektronika, gebanti keisti apsukas ir keistis duomenimis su valdikliu. CU 302 šia galimybe ir naudojasi. Sistema veikia taip:

slėgio jutiklis, įsuktas į vandentiekio vamzdyną (paprastai per trišakį netoli hidroforo), matuoja faktinį sistemos slėgį,
jutiklio signalas patenka į CU 302, o valdiklis jį lygina su nustatytu slėgiu,
komandą siurbliui valdiklis siunčia tuo pačiu maitinimo kabeliu, kuriuo siurblys gauna elektrą – atskiro valdymo kabelio į gręžinį nereikia,
SQE siurblys sklandžiai keičia apsukas, todėl slėgis prie vandens ėmimo taško lieka beveik nepakitęs, kai atsukama daugiau ar mažiau čiaupų,
nustojus naudoti vandenį valdiklis siurblį sustabdo, o vėl atsukus čiaupą – paleidžia,
valdiklio skydelis rodo slėgį, darbo būseną ir aiškius įspėjimų bei avarijų kodus,
nustatymus galima keisti ir stebėti telefonu – per Bluetooth prisijungus Grundfos GO programėle,
kartu veikia SQE sistemos apsaugos, tarp jų ir apsauga nuo sausosios eigos.
